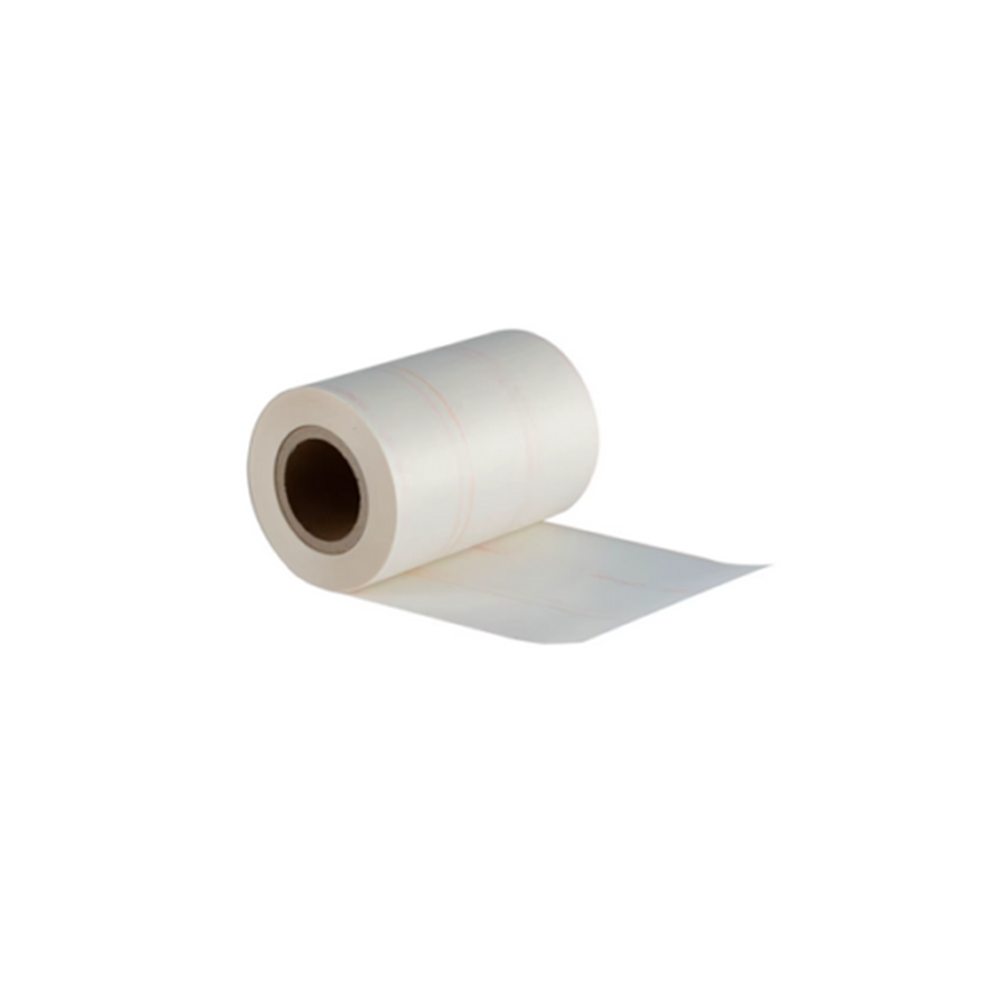

L’isolant Nomex-Mylar-Nomex (NMN)

L’isolant Nomex-Mylar-Nomex (NMN), également appelé 6640, est un stratifié flexible à trois couches composées d’un film polyester (Mylar®) pris en sandwich entre deux couches de papier aramide (Nomex®).

Propriétés Physiques et Électriques

Le NMN combine la haute rigidité diélectrique du polyester avec la résistance thermique supérieure du Nomex.

Épaisseur Nominale (mm)	Structure (mil/μm)	Grammage (g/m²)	Résistance Traction (MD)	Tension de Claquage (kV)
0.14 – 0.15	2-1-2 (50/25/50)	140 – 180	≥ 100 N/CM	≥ 7.0
0.19 – 0.20	3-1-3 (80/25/80)	185 – 200	≥ 160 N/CM	≥ 8.0
0.24 – 0.25	2-5-2 (50/125/50)	270 – 280	≥ 220 N/CM	≥ 16.0
0.30	3-5-3 (80/125/80)	325 – 350	≥ 300 N/CM	≥ 16.0
0.35 – 0.37	5-3-5 (130/75/130)	365 – 430	≥ 350 N/CM	≥ 15.0

Note : Les valeurs MD correspondent à la direction machine (Machine Direction).

Caractéristiques Principales

Classe Thermique : Généralement certifié Classe F (155°C ) ou Classe H (180°C ) selon les adhésifs utilisés.
Résistance Mécanique : Haute résistance à la déchirure, à la perforation et à la propagation des fissures.
Propriétés Chimiques : Excellente absorption des résines et vernis d’imprégnation.
Mise en œuvre : Conçu pour l’insertion automatique dans les machines électriques grâce à sa rigidité et son « snapback ».

Applications courantes

Moteurs et Générateurs : Isolation de fond d’encoche, fermeture d’encoche (wedges) et isolation entre phases.
Transformateurs : Isolation entre couches pour les transformateurs de type sec.
